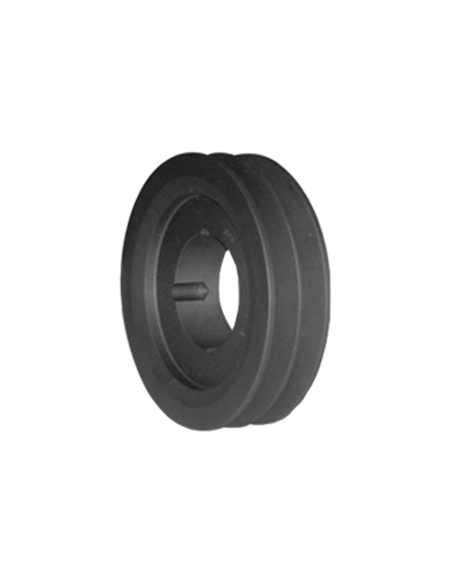

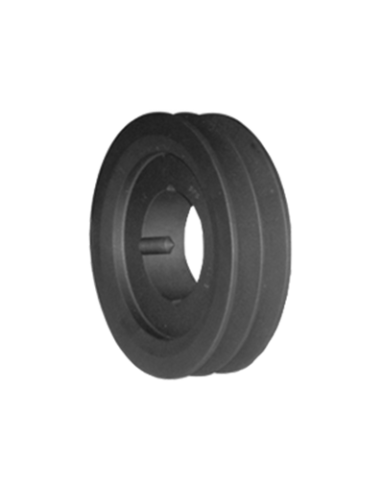

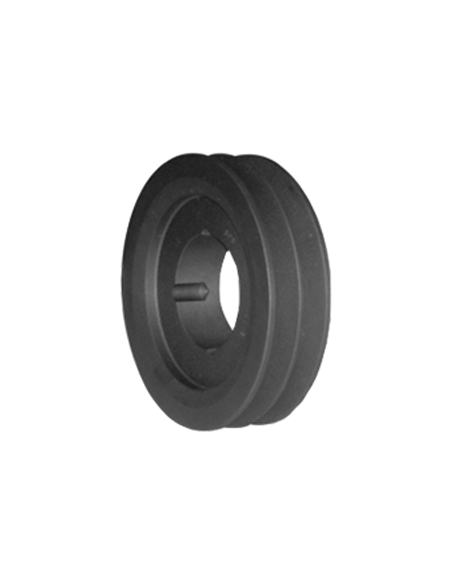

Riemenscheibe SPB 2-rillig für Taper-Spannbuchse

TECHNIC-ACHAT
(Code: SPB_02_XY)
Treffen Sie Ihre Wahl in der Tabelle
Riemenscheibe SPB 2-rillig für Taper-Spannbuchse
Teilkreisdurchmesser : Auswahl Teilkreisdurchmesser
13,41 €
3750g
Description
  1. #Beschreibung#Technische Eigenschaften :
    - Gleicher Teilkreisdurchmesser für beide Nuten von 75 mm bis 160 mm je nach Modell.

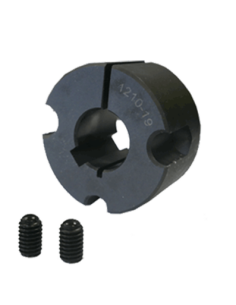

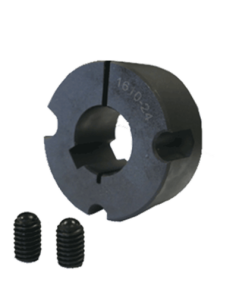

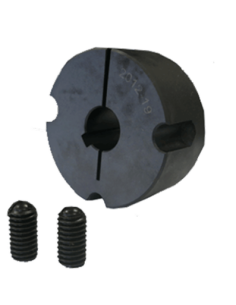

    - 4 mögliche Taper-Spannbuchsen-Typen: 1108-1210-1610-2012
    - Für SPB-Keilriemen (H: 13mm, B:16.3mm)
    - Taper-Spannbuchse nicht inbegriffen, auszuwählen gemäss Wellendurchmesser.

  2. #Vergleichstabelle#
    Artikel-Nr.
    Nenn-Durchmesser
    Taper-Spannbuchsentyp
    De in mm
    E in mm
    SPB_075_02_1108
    75 mm
    38
    22.2
    SPB_080_02_1108
    80 mm
    47.5
    25.4
    SPB_090_02_1210
    90 mm
    47.5
    25.4
    SPB_100_02_1610
    100 mm
    57
    25.4
    SPB_112_02_1610
    112mm
    57
    25.4
    SPB_118_02_1610
    118 mm
    57
    25.4
    SPB_140_02_2012
    140 mm
    57
    25.4
    SPB_160_02_2012
    160 mm
    70
    31.57

  3. #Download#Download
    documentation technic-achat Datenblatt



  4. #Beispiele und Tutorials#Online-Hilfe
    aide en ligne Technic-Achat Auswahl Keilriemenscheibe
    aide en ligne Technic-Achat Auswahl Taper-Spannbuchse

    Videos
    vidéo Technic-AchatKonstruktionen und Projekte


  5. #Zeichnung#

Code Teilkreisdurchmesser  Preis
SPB_075_02_1108  75 mm  19,37 € Einzelheiten Hinzufügen
SPB_080_02_1108  80 mm  20,74 € Einzelheiten Hinzufügen
SPB_090_02_1210  90 mm  23,21 € Einzelheiten Hinzufügen
SPB_100_02_1610  100 mm  25,81 € Einzelheiten Hinzufügen
SPB_112_02_1610  112 mm  29,12 € Einzelheiten Hinzufügen
SPB_118_02_1610  118 mm  36,08 € Einzelheiten Hinzufügen
SPB_140_02_2012  140 mm  44,27 € Einzelheiten Hinzufügen
SPB_160_02_2012  160 mm  56,16 € Einzelheiten Hinzufügen
