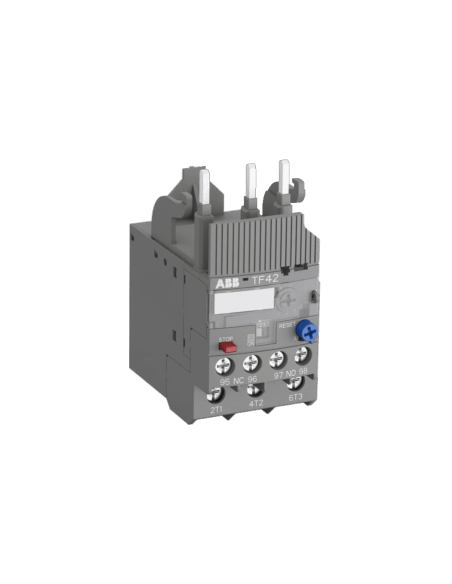

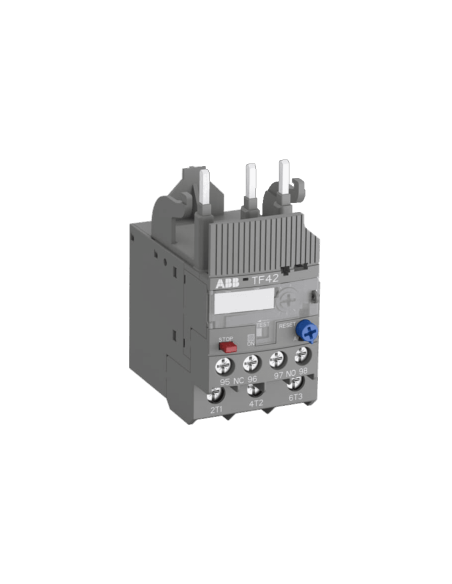

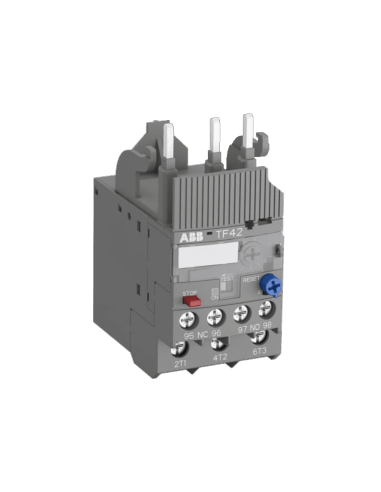

Überlast-Relais TF42
Das Überlast-Relais schützt den Motor vor Überlastung und Phasenausfall. Es kann sowohl für einphasige als auch für dreiphasige Anordnungen verwendet werden.
Das Modell TF42 von ABB kann direkt unter dem Schütz montiert werden. Es kann automatisch oder manuell zurückgesetzt werden. Dieses Relais verfügt außerdem über eine STOP- oder TEST-Funktion.
Technische Merkmale:
- Spannung: 690 VAC / 600 VDC.
- 3-polig
- Nennfrequenz: 50/60 Hz.
- Überlastungsschutz (Auslöseklasse 10).
- Empfindlichkeit gegenüber Phasenausfall
- Temperaturausgleich von -25°C bis +60°C
- Einstellbarer Überlaststrom
- Manuelle oder automatische Rücksetzung
- Statusanzeige
- STOP- und TEST-Funktionen
Funktionsweise :
Überlastrelais sind dreipolige Relais mit Bimetallauslösern (1 pro Pol). Der Motorstrom fließt durch die Bimetallauslöser und erhitzt sie. Bei Überlastung verbiegen sich die Bimetallelemente durch die Hitze, was zu einer Freigabe des Relais und einer Öffnung der Schaltkontakte führt.
Das Überlast-Relais schützt den Motor vor Überlastung und Phasenausfall. Es kann sowohl für einphasige als auch für dreiphasige Anordnungen verwendet werden.
Das Modell TF42 von ABB kann direkt unter dem Schütz montiert werden. Es kann automatisch oder manuell zurückgesetzt werden. Dieses Relais verfügt außerdem über eine STOP- oder TEST-Funktion.
Technische Merkmale:
- Spannung: 690 VAC / 600 VDC.
- 3-polig
- Nennfrequenz: 50/60 Hz.
- Überlastungsschutz (Auslöseklasse 10).
- Empfindlichkeit gegenüber Phasenausfall
- Temperaturausgleich von -25°C bis +60°C
- Einstellbarer Überlaststrom
- Manuelle oder automatische Rücksetzung
- Statusanzeige
- STOP- und TEST-Funktionen
Funktionsweise :
Überlastrelais sind dreipolige Relais mit Bimetallauslösern (1 pro Pol). Der Motorstrom fließt durch die Bimetallauslöser und erhitzt sie. Bei Überlastung verbiegen sich die Bimetallelemente durch die Hitze, was zu einer Freigabe des Relais und einer Öffnung der Schaltkontakte führt.
Artikel-Nr.
Hersteller-Nr.
Bemessungsstrom
TF42-0.13
1SAZ721201R1005
0.10 bis 0.13 A
TF42-0.17
1SAZ721201R1008
0.13 bis 0.17 A
TF42-0.23
1SAZ721201R1009
0.17 bis 0.23 A
TF42-0.31
1SAZ721201R1013
0.23 bis 0.31 A
TF42-0.41
1SAZ721201R1014
0.31 bis 0.41 A
TF42-0.55
1SAZ721201R1017
0.41 bis 0.55 A
TF42-0.74
1SAZ721201R1021
0.55 bis 0.74 A
TF42-1.0
1SAZ721201R1023
0.74 bis 1.00 A
TF42-1.3
1SAZ721201R1025
1.00 bis 1.30 A
TF42-1.7
1SAZ721201R1028
1.30 bis 1.70 A
TF42-3.1
1SAZ721201R1033
2.30 bis 3.10 A
TF42-4.2
1SAZ721201R1035
3.10 bis 4.20 A
TF42-5.7
1SAZ721201R1038
4.20 bis 5.70 A
TF42-2.3
1SAZ721201R1031
1.70 bis 2.30 A
TF42-7.6
1SAZ721201R1040
5.70 bis 7.60 A
TF42-10
1SAZ721201R1043
7.60 bis 10.0 A
TF42-13
1SAZ721201R1045
10.00 bis 13.00 A
TF42-16
1SAZ721201R1047
13.00 bis 16.00 A
TF42-20
1SAZ721201R1049
16.00 bis 20.00 A
TF42-24
1SAZ721201R1051
20.00 bis 24.00 A
TF42-29
1SAZ721201R1052
24.00 bis 29.00 A
TF42-35
1SAZ721201R1053
29.00 bis 35.00 A
TF42-38
1SAZ721201R1055
35.00 bis 38.00 A
