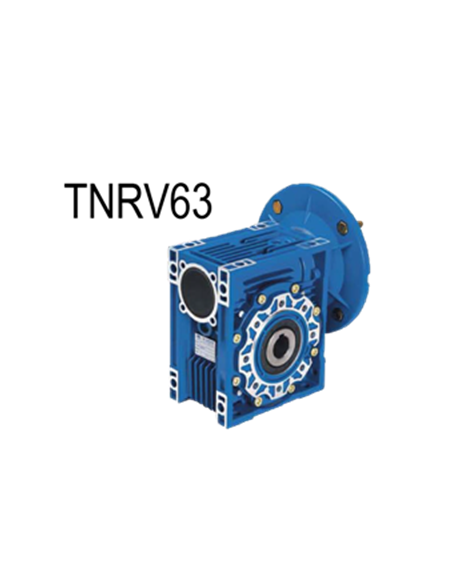

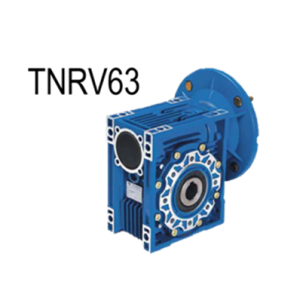

Réducteur roue et vis TNRV 063
Schneckenradgetriebe TNRV63 | EASI-Spare

Schneckenradgetriebe TNRV 063

Schneckenradgetriebe

Abtriebs-Hohlwelle Ø25 mm
Drehmoment von 35 bis 180 N.m
Ausgangsdrehzahl von 9 bis 373 U/min

Bitte wählen Sie Ihr TNRV63-Getriebe
RED_TNRV63_007
144,18 € -5%
Ab 136,97 €

Informationen anfordern
close

Produktinformationen anfordern




Lieferung Europaweit



Secure Payment



Deutschsprachig +33535549990



Schneckenradgetriebe TNRV63
Farbe: blau oder silbern

Vorteile:

  • Leiser und sanfter als Kegelradgetriebe.
  • Kompakter Aufbau und geringe Größe
  • Geringes Gewicht durch Aluminiumlegierung
  • Geringes Winkelspiel
  • Großer Abtriebsdurchmesser im Verhältnis Getriebegrösse
  • Rostschutzlackierung.
  • Hohe Selbsthemmung bei Untersetzungsverhältnis über 25

Anwendungsbereiche:
  • Werkzeugmaschinen: Presse, Biegemaschine, Schere, Stanzmaschine
  • Fördererbänder, Flaschenabfüllung, Lebensmittel-, Pharma-, Textil-, Papierindustrie...

*Abtriebs-Hohlwelle Ø25mm

réducteur roue et vis TNRV063




Ein- oder beidseitige Abtriebswelle
Artikel-Nr.
Typ
Durchmesser
Länge
Plan
TNRV63_ARBS
einseitig
Ø 25 mm
153 mm
TNRV63_ARBD
beidseitig
Ø 25 mm
199 mm
Einseitiger Abtriebsflansch
TNRV63_FA
Abtriebsflansch zur Maschinenankopplung (FA-Typ)
TNRV63_FB
Abtriebsflansch zur Maschinenankopplung (FB-Typ)
TNRV63_FC
Abtriebsflansch zur Maschinenankopplung (FC-Typ)
TNRV63_FD
Abtriebsflansch zur Maschinenankopplung (FD-Typ)
TNRV63_FE
Abtriebsflansch zur Maschinenankopplung (FE-Typ)
Schutzkappe
TNRV63_PCOVER
Zum Verschluss der Hohlwelle (mobiler Teil)
Drehmomentstütze
TNRV63_ARM
Zur Befestigung des Getriebes am Maschinengehäuse
z.B. für Förderbänder
Adaptation moteur
TNRV63_71B5
Zur Befestigung von Motorgrösse 71 mit B5-Flansch am Getriebe
TNRV63_80B5
Zur Befestigung von Motorgrösse 80 mit B5-Flansch am Getriebe
TNRV63_90B5
Zur Befestigung von Motorgrösse 90 mit B5-Flansch am Getriebe
TNRV63_71B14
Zur Befestigung von Motorgrösse 71 mit B14-Flansch am Getriebe
TNRV63_80B14
Zur Befestigung von Motorgrösse 80 mit B14-Flansch am Getriebe
TNRV63_90B14
Zur Befestigung von Motorgrösse 90 mit B14-Flansch am Getriebe
 TNRV63_BU14
Reduzierstück Ø14 nach Ø11 zur Motoranpassung
TNRV63_BU19
Reduzierstück Ø19 nach Ø14 zur Motoranpassung
TNRV63_BU24
Reduzierstück Ø24 nach Ø19 zur Motoranpassung



Download

 Abmessungen
 Produktkatalog
 Dokument Abtriebswelle
 Montage und Wartung

Software & 3D

Getriebe: TNRV63
Motor: 2-polig B14
Motor: 4-polig B14
Motor: 2-polig B5
Motor: 4-polig B5
