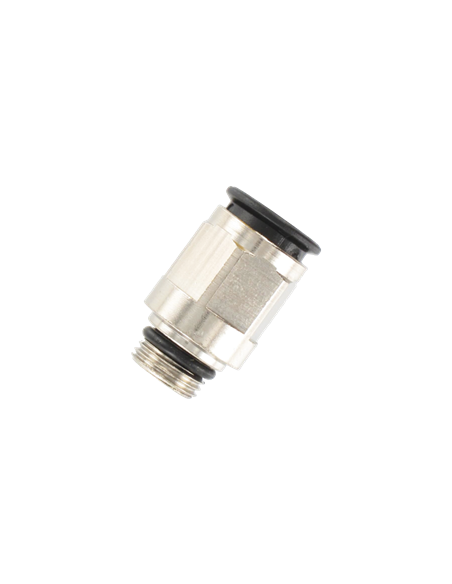

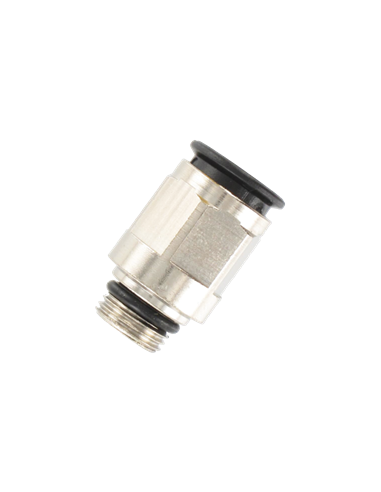

Steckanschluss, gerade, PRA_DRCYL
  • -5%
Steckanschluss, gerade, PRA_DRCYL

Steckanschluss, gerade, PRA_DRCYL

Steckanschluss, gerade, PRA_DRCYL

Bohrung D1
Schritt
PRA_DRCYL_04G18
Auf Lager : 10 artikel
1,58 € 1,66 € -5%



Gerader pneumatischer Steckanschluss


Technische Eigenschaften:

- Material: Messinggehäuse, vernickelt, mit Dichtung
- Schlauchdurchmesser: 4 à 10mm
- Verschraubungsgewinde: 1/8 bis 3/8

Artikelnummer
Serie 4801
Ø Gewinde
(D1)
Anschlusslänge
(L2)
S2 (mm)
Für Schlauch Ø 4 mm
PRA_DRCYL_04M5
M5
19.5
2.5
PRA_DRCYL_04G18
1/8
 16.5
3
PRA_DRCYPL_04G14
1/4
17
3
Für Schlauch Ø 6 mm
PRA_DRCYL_06M5H
M5
21.5
2.5
PRA_DRCYL_06G18
1/8
19
4
PRA_DRCYL_06G14
1/4
18
4
Für Schlauch Ø 8 mm
PRA_DRCYL_08G18
1/8
23
5
PRA_DRCYL_08G14
1/4
21.5
6
PRA_DRCYL_08G38
3/8
21
6
Für Schlauch Ø 10 mm
PRA_DRCYL_10G12
1/2
25
8
PRA_DRCYL_10G14
1/4
27
7
PRA_DRCYL_10G38
3/8
26
8
Pour tube Ø 12 mm
PRA_DRCYL_12G12
1/2
29.5
10
PRA_DRCYL_12G14
1/4
30
7
PRA_DRCYL_12G38
3/8
30
9
