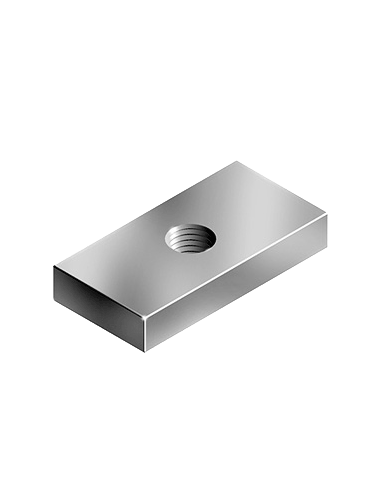

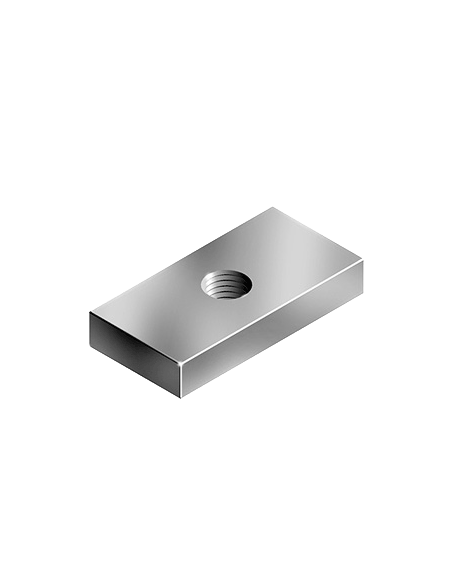

Gewindeplatte, vierkant
  • -5%
Gewindeplatte, vierkant

Gewindeplatte vierkant

Gewindeplatte vierkant
Nut
Grösse
Gewinde
TAPAT_9X9X3_M5
Auf Lager : 109 artikel
0,19 € 0,20 € -5%


vierkant-Gewindeplatten für 8 mm oder 10 mm Nuten.
Ermöglichen die Befestigung von Zubehörteilen an der Nut, für hohe Belastungen ausgelegt.

Material : verzinkter Stahl

Einzelverkauf
** Geignent für folgende Strebenprofile:
6mm Nut: TAP6XXXX (20x20, 20x40...)
8mm Nut: TAP8XXXX (11x20, 15x30, 30x30, 30x60, 30x45...)
10mm Nut: TAP10XXXX (40x40, 40x80, 40x120, 45x45, 45x90, 80x80, 90x90, 90x180...)
#Vergleichstabelle#Schéma côtes pour patins carrés avec rainures 8 ou 10 mm
Artikel-Nr.
Nutbreite**
M
(Innengewinde)
L
B
H


[mm]



TAPAT_9X9X3_M5
       6 mm
      M5
    9
  9
 3
TAPAT_15X10X4_M6
8 mm
M6
15
10
4
TAPAT_19X16X4_M5
10 mm
M5
19
16
4
TAPAT_19X16X4_M6
10 mm
M6
19
16
4
TAPAT_19X19X4_M6
10 mm
M6
19
19
4
TAPAT_20X13X5_M6
10 mm
M6
20
13
5
TAPAT_19X16X4_M8
10 mm
M8
19
19
4

Download
documentation technic-achat Datenblatt TAPAT_XX_XX
documentation technic-achat Datenblatt TAPAT_19X19X4_M6

Software & 3D
fichier 3D technic-achatTAPAT_9X9X3_M5
fichier 3D technic-achatTAPAT_15X10X4_M6
fichier 3D technic-achatTAPAT_19X16X4_M5
fichier 3D technic-achatTAPAT_19X16X4_M6
fichier 3D technic-achatTAPAT_19X19X4_M6
fichier 3D technic-achatTAPAT_20X13X5_M6


Online-Hilfe
aide en ligne Technic-Achat Online-Hilfe

Videos
vidéo Technic-AchatKonstruktionen und Projekte
